Câu hỏi trang 50

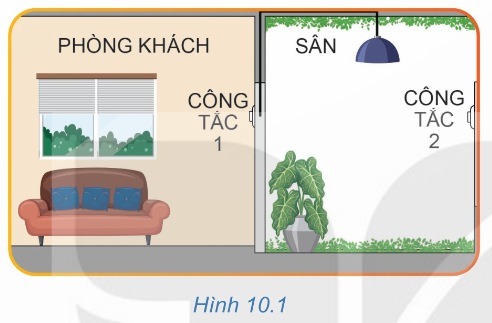

Câu hỏi mở đầu trang 50 (Hình 10.1)
Đề bài: Quan sát Hình 10.1 và cho biết cần sử dụng loại công tắc nào nếu muốn điều khiển bóng đèn từ hai vị trí khác nhau?
Lời giải:
Trong Hình 10.1, bóng đèn ngoài sân cần được điều khiển từ 2 vị trí khác nhau: Công tắc 1 (trong phòng khách) và Công tắc 2 (ngoài sân).
→ Cần sử dụng công tắc ba cực (hay còn gọi là công tắc đảo chiều / công tắc 2 chiều).
Lí do:
- Công tắc 3 cực cho phép chuyển đổi mạch điện giữa hai trạng thái, giúp có thể bật hoặc tắt đèn từ bất kì công tắc nào trong 2 công tắc.
- Nếu dùng công tắc 2 cực thông thường thì chỉ điều khiển được từ 1 vị trí duy nhất.
Khám phá trang 50 (Hình 10.2)
Đề bài: Quan sát Hình 10.2 và mô tả hoạt động của công tắc ba cực. Nguồn điện được nối vào cực nào của công tắc?
Lời giải:
a) Cấu tạo và hoạt động của công tắc ba cực:
- Công tắc ba cực có 3 cực: 1 cực chung (cực đơn) và 2 cực ra (cực đôi).
- Khi gạt/bật công tắc, cực chung sẽ nối với một trong hai cực ra.
- Có 2 trạng thái hoạt động:
- Trạng thái 1: Cực chung nối với cực ra thứ nhất.
- Trạng thái 2: Cực chung nối với cực ra thứ hai.
b) Nguồn điện được nối vào cực nào?
- Nguồn điện được nối vào cực chung (cực đơn) của công tắc.
- 2 cực ra được nối với các phần khác của mạch điện (nối tới công tắc thứ 2 hoặc tới bóng đèn).
Câu hỏi trang 51
Lựa chọn vật tư, thiết bị (Bảng 10.1)
Đề bài: Học sinh tính toán, lựa chọn vật tư, thiết bị điện cho mạch điện theo gợi ý ở Bảng 10.1.
Lời giải:
Dựa vào sơ đồ nguyên lí (Hình 10.3) và sơ đồ lắp đặt (Hình 10.4), ta liệt kê vật tư, linh kiện và thiết bị cần thiết cho mạch điện điều khiển đèn sân nhà từ hai vị trí:
| STT | Tên linh kiện, thiết bị | Số lượng | Thông số kĩ thuật |
|---|---|---|---|
| 1 | Công tắc ba cực (K1, K2) | 2 cái | 250 V – 10 A |
| 2 | Bóng đèn (Đ) | 1 cái | 220 V – 15 W |
| 3 | Đui đèn | 1 cái | 220 V |
| 4 | Dây dẫn điện | Khoảng 5 m | Cu – 220 V – 1,0 mm² |
Lưu ý: Ngoài các vật tư trên, để thực hiện lắp đặt còn cần chuẩn bị thêm:
- Bảng điện (2 cái) để gắn công tắc.
- Phích cắm điện (1 cái) để lấy điện từ ổ cắm (theo lưu ý ở trang 51).
- Băng dính điện, máng gen luồn dây, kìm bấm dây, khoan, bút thử điện – dụng cụ hỗ trợ thi công.
