Câu hỏi mở đầu trang 112
Đề bài: Quan sát Hình 21.1 và lập bảng các trạng thái đèn $Đ_1$ và $Đ_2$ (sáng/tối) khi các khoá $K_1$ và $K_2$ đóng/mở.
Lời giải:
Quan sát Hình 21.1:
- Mạch a: hai khoá $K_1$ và $K_2$ mắc song song → điều khiển đèn $Đ_1$.
- Mạch b: hai khoá $K_1$ và $K_2$ mắc nối tiếp → điều khiển đèn $Đ_2$.
a) Bảng trạng thái đèn $Đ_1$ (mạch song song):
Đèn $Đ_1$ sáng khi có ít nhất một khoá đóng (dòng điện đi qua).
| $K_1$ | $K_2$ | $Đ_1$ |
|---|---|---|
| Mở | Mở | Tối |
| Mở | Đóng | Sáng |
| Đóng | Mở | Sáng |
| Đóng | Đóng | Sáng |
b) Bảng trạng thái đèn $Đ_2$ (mạch nối tiếp):
Đèn $Đ_2$ sáng khi cả hai khoá đều đóng (dòng điện mới đi qua được).
| $K_1$ | $K_2$ | $Đ_2$ |
|---|---|---|
| Mở | Mở | Tối |
| Mở | Đóng | Tối |
| Đóng | Mở | Tối |
| Đóng | Đóng | Sáng |
II. Khái niệm cổng logic
Câu hỏi Khám phá trang 113
Đề bài: Trong Hình 21.1, nếu quy ước trạng thái của các khoá K khi đóng là 1 và khi ngắt là 0; trạng thái của bóng đèn khi sáng là 1 và khi tắt là 0. Hãy hoàn thiện trạng thái của bóng đèn $Đ_1$ và $Đ_2$ tuỳ theo trạng thái của các khoá K trong hai bảng sau.
Lời giải:
Áp dụng kết quả từ câu Mở đầu, quy đổi đóng = 1, mở = 0 và sáng = 1, tối = 0:
Bảng 21.1: $K_1$ và $K_2$ mắc song song
| $K_1$ | $K_2$ | $Đ_1$ |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 1 |
→ Bảng này giống bảng chân lí của cổng OR.
Bảng 21.2: $K_1$ và $K_2$ mắc nối tiếp
| $K_1$ | $K_2$ | $Đ_2$ |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
→ Bảng này giống bảng chân lí của cổng AND.
III. Một số cổng logic cơ bản
Luyện tập trang 114

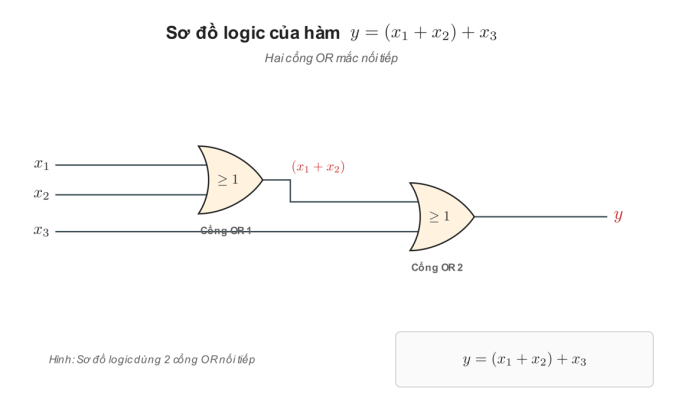

Đề bài: Vẽ sơ đồ logic của hàm $y = (x_1 + x_2) + x_3$ sử dụng kí hiệu logic trong Hình 21.6.
Lời giải:
Phân tích hàm $y = (x_1 + x_2) + x_3$:
- Trong ngoặc là phép cộng logic giữa $x_1$ và $x_2$ → cần 1 cổng OR.
- Kết quả trong ngoặc lại cộng logic với $x_3$ → cần thêm 1 cổng OR nữa.
Cách vẽ:
- Cổng OR thứ nhất: hai đầu vào là $x_1$ và $x_2$, đầu ra là $(x_1 + x_2)$.
- Cổng OR thứ hai: đầu vào thứ nhất là $(x_1 + x_2)$ (nối từ đầu ra cổng OR thứ nhất), đầu vào thứ hai là $x_3$, đầu ra là $y$.
Luyện tập
Luyện tập câu 1 trang 117

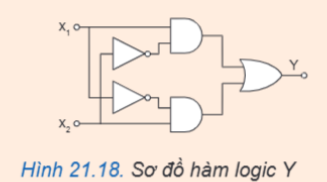

Đề bài: Quan sát Hình 21.18, viết hàm logic và bảng chân lí của hàm $Y$ theo $x_1$ và $x_2$.
Lời giải:
Bước 1: Phân tích sơ đồ Hình 21.18 từ trái sang phải.
- $x_1$ được rẽ hai nhánh: một nhánh đưa thẳng vào cổng AND thứ nhất (phía trên), một nhánh qua cổng NOT tạo ra $\overline{x_1}$ đưa vào cổng AND thứ hai (phía dưới).
- $x_2$ cũng được rẽ hai nhánh: một nhánh qua cổng NOT tạo ra $\overline{x_2}$ đưa vào cổng AND thứ nhất (phía trên), một nhánh đưa thẳng vào cổng AND thứ hai (phía dưới).
- Đầu ra hai cổng AND đưa vào cổng OR, cho đầu ra $Y$.
Bước 2: Viết hàm logic.
- Đầu ra cổng AND thứ nhất: $x_1 \cdot \overline{x_2}$
- Đầu ra cổng AND thứ hai: $\overline{x_1} \cdot x_2$
- Đầu ra cổng OR:
$$Y = x_1 \cdot \overline{x_2} + \overline{x_1} \cdot x_2$$
Bước 3: Lập bảng chân lí.
Xét lần lượt 4 trường hợp:
| $x_1$ | $x_2$ | $\overline{x_1}$ | $\overline{x_2}$ | $x_1 \cdot \overline{x_2}$ | $\overline{x_1} \cdot x_2$ | $Y$ |
|---|---|---|---|---|---|---|
| 0 | 0 | 1 | 1 | 0 | 0 | 0 |
| 0 | 1 | 1 | 0 | 0 | 1 | 1 |
| 1 | 0 | 0 | 1 | 1 | 0 | 1 |
| 1 | 1 | 0 | 0 | 0 | 0 | 0 |
→ Bảng chân lí rút gọn:
| $x_1$ | $x_2$ | $Y$ |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
Luyện tập câu 2 trang 117

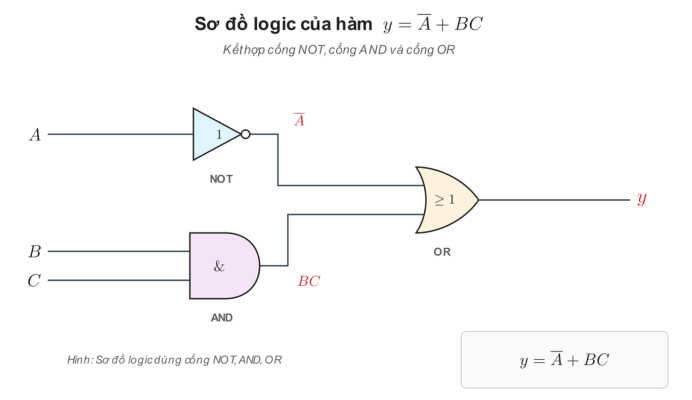

Đề bài: Cho hàm logic $y = \overline{A} + BC$, hãy vẽ sơ đồ của hàm logic này sử dụng các cổng logic cơ bản đã học ở trên.
Lời giải:
Bước 1: Phân tích hàm $y = \overline{A} + BC$.
- $\overline{A}$: là $A$ đã đảo → cần 1 cổng NOT cho $A$.
- $BC$: là $B$ nhân logic $C$ → cần 1 cổng AND cho $B$ và $C$.
- $\overline{A} + BC$: cộng logic $\overline{A}$ với $BC$ → cần 1 cổng OR.
Bước 2: Cách kết nối sơ đồ.
- Cổng NOT: đầu vào là $A$, đầu ra là $\overline{A}$.
- Cổng AND: hai đầu vào là $B$ và $C$, đầu ra là $BC$.
- Cổng OR: đầu vào thứ nhất nối với đầu ra cổng NOT ($\overline{A}$), đầu vào thứ hai nối với đầu ra cổng AND ($BC$), đầu ra là $y$.
Vận dụng
Vận dụng trang 117

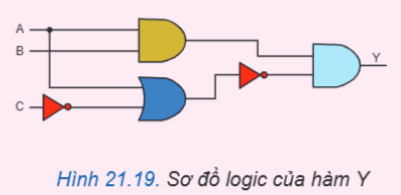

Đề bài: Cho sơ đồ của hàm logic $Y$ như Hình 21.19. Hãy xác định trạng thái lối ra của $Y$ theo các lối vào $A$, $B$, $C$ cho trong bảng.
Lời giải:
Bước 1: Phân tích sơ đồ Hình 21.19.
- $A$ và $B$ đưa vào cổng AND (màu vàng) → đầu ra là $A \cdot B$.
- $B$ (nhánh rẽ) và $C$ (qua cổng NOT) đưa vào cổng OR (màu xanh dương) → đầu ra là $B + \overline{C}$.
- Đầu ra $A \cdot B$ đi qua cổng NOT → thành $\overline{A \cdot B}$.
- Cuối cùng, $\overline{A \cdot B}$ và $(B + \overline{C})$ đưa vào cổng AND (màu xanh nhạt) để cho đầu ra $Y$.
Bước 2: Viết hàm logic.
$$Y = \overline{A \cdot B} \cdot (B + \overline{C})$$
Bước 3: Tính $Y$ cho các trường hợp trong bảng.
Trường hợp 1: $A = 0$, $B = 0$, $C = 0$
- $A \cdot B = 0 \cdot 0 = 0$ → $\overline{A \cdot B} = 1$
- $\overline{C} = \overline{0} = 1$ → $B + \overline{C} = 0 + 1 = 1$
- $Y = 1 \cdot 1 = \mathbf{1}$
Trường hợp 2: $A = 1$, $B = 1$, $C = 1$
- $A \cdot B = 1 \cdot 1 = 1$ → $\overline{A \cdot B} = 0$
- $\overline{C} = \overline{1} = 0$ → $B + \overline{C} = 1 + 0 = 1$
- $Y = 0 \cdot 1 = \mathbf{0}$
Bước 4: Điền vào bảng.
| $A$ | $B$ | $C$ | $Y$ |
|---|---|---|---|
| 0 | 0 | 0 | 1 |
| 1 | 1 | 1 | 0 |
