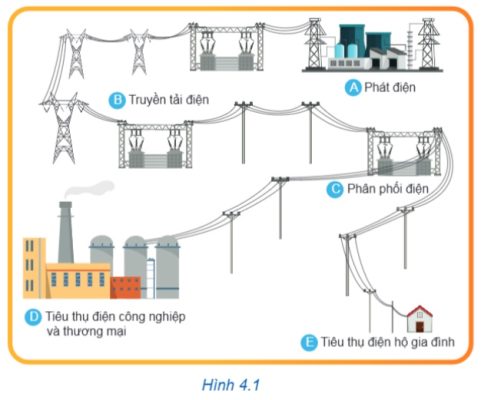

Câu hỏi mở đầu trang 22 (Hình 4.1)

Đề bài: Quan sát Hình 4.1 và cho biết vai trò của các thành phần, thiết bị trong hệ thống điện.

Lời giải:

Vai trò của các thành phần trong Hình 4.1:

Khám phá trang 22 (Hình 4.2)

Đề bài: Quan sát Hình 4.2 và tìm sự tương đồng với Hình 4.1.

Lời giải:

Hình 4.2 mô tả 3 thành phần chính của hệ thống điện quốc gia: Nguồn điện → Lưới điện → Tải tiêu thụ. Sự tương đồng với Hình 4.1:

→ Cả hai hình đều thể hiện quá trình sản xuất → truyền tải, phân phối → tiêu thụ điện năng.

Luyện tập trang 25

Câu 1 trang 25

Đề bài: Mạng điện trong các nhà máy, xí nghiệp, khu dân cư thuộc lưới điện phân phối hay lưới điện truyền tải? Tại sao?

Lời giải:

Mạng điện trong các nhà máy, xí nghiệp, khu dân cư thuộc lưới điện phân phối. Vì:

• Có cấp điện áp từ 110 kV trở xuống (thường là 22 kV, 0,4 kV).
• Có nhiệm vụ truyền tải điện năng từ trạm phân phối chính đến tải tiêu thụ (nhà máy, xí nghiệp, hộ gia đình).

→ Đúng với định nghĩa của lưới điện phân phối trong SGK.

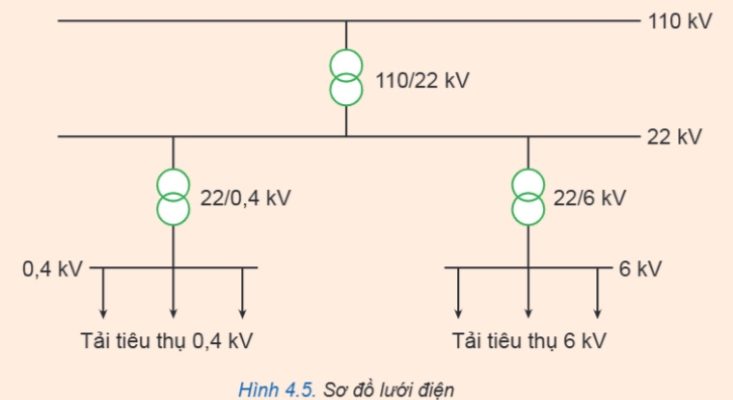

Câu 2 trang 25 (Hình 4.5)

Đề bài: Quan sát sơ đồ lưới điện trong Hình 4.5 và cho biết đây là lưới điện truyền tải hay phân phối? Nó gồm các cấp điện áp nào? Hãy cho biết các thành phần chính và thông số kĩ thuật chủ yếu của sơ đồ.

Lời giải:

a) Loại lưới điện:

Sơ đồ Hình 4.5 là lưới điện phân phối vì cấp điện áp cao nhất là 110 kV (≤ 110 kV).

b) Các cấp điện áp:

Sơ đồ gồm 4 cấp điện áp: 110 kV, 22 kV, 6 kV và 0,4 kV.

c) Thành phần chính và thông số kĩ thuật:

• Đường dây phân phối ở 4 cấp điện áp: 110 kV, 22 kV, 6 kV, 0,4 kV.
• Trạm biến áp hạ áp gồm 3 trạm:
  • Trạm 110/22 kV (hạ từ 110 kV xuống 22 kV).
  • Trạm 22/0,4 kV (hạ từ 22 kV xuống 0,4 kV).
  • Trạm 22/6 kV (hạ từ 22 kV xuống 6 kV).
• Tải tiêu thụ: gồm tải 0,4 kV và tải 6 kV.

Câu 3 trang 25

Đề bài: Hãy vẽ sơ đồ một hệ thống điện gồm cả lưới điện truyền tải và lưới điện phân phối.

Lời giải:

Sơ đồ hệ thống điện gồm cả lưới điện truyền tải và phân phối bao gồm các thành phần chính sau:

• Nhà máy điện (nguồn điện).
• Trạm biến áp tăng áp (ví dụ 22/220 kV) để tăng điện áp trước khi truyền tải.
• Lưới điện truyền tải (đường dây cao áp trên 110 kV, ví dụ 220 kV).
• Trạm biến áp hạ áp (ví dụ 220/110 kV, 110/22 kV) để hạ dần điện áp.
• Lưới điện phân phối (đường dây 22 kV, 0,4 kV).
• Tải tiêu thụ (nhà máy, hộ gia đình).

Kết nối năng lực trang 25

Câu hỏi trang 25

Đề bài: Sử dụng internet hoặc sách, báo,… em hãy tìm hiểu vai trò của Công ty Vận hành hệ thống điện và thị trường điện Quốc gia trong chỉ huy, điều khiển, vận hành hệ thống điện.

Lời giải:

Công ty Vận hành hệ thống điện và thị trường điện Quốc gia (viết tắt là NSMO) có vai trò:

• Chỉ huy, điều khiển vận hành hệ thống điện quốc gia một cách an toàn, ổn định, tin cậy.
• Điều độ, điều khiển việc phát điện, truyền tải và phân phối điện năng trên phạm vi toàn quốc.
• Cân đối cung – cầu điện năng giữa các nhà máy điện và các khu vực tiêu thụ.
• Vận hành thị trường điện Quốc gia: tổ chức mua – bán điện giữa các đơn vị phát điện và các đơn vị mua điện.
• Xử lí kịp thời các sự cố xảy ra trong hệ thống điện.

→ Công ty giữ vai trò như “trung tâm điều hành” của toàn bộ hệ thống điện quốc gia.

Vận dụng trang 25

Câu hỏi trang 25

Đề bài: Tìm hiểu và giới thiệu về một nhà máy điện mà em biết.

Lời giải:

Ví dụ: Giới thiệu Nhà máy Thuỷ điện Hoà Bình

• Vị trí: trên sông Đà, tỉnh Hoà Bình.
• Loại nhà máy: thuỷ điện.
• Công suất: 1 920 MW (gồm 8 tổ máy, mỗi tổ 240 MW).
• Thời gian xây dựng: khởi công năm 1979, hoàn thành năm 1994.
• Vai trò:
  • Là một trong những nhà máy thuỷ điện lớn nhất Việt Nam và Đông Nam Á (thời điểm hoàn thành).
  • Cung cấp điện năng lớn cho hệ thống điện quốc gia.
  • Điều tiết lũ, cung cấp nước cho hạ lưu sông Hồng, phục vụ giao thông thuỷ.
