Điện năng đóng vai trò quan trọng trong đời sống và sản xuất. Tuy nhiên, nếu không tuân thủ các quy tắc an toàn, điện có thể gây ra những tai nạn nghiêm trọng như điện giật, cháy nổ, thậm chí tử vong.

Biển cảnh báo nguy hiểm điện (hình tam giác vàng có biểu tượng tia sét) thường được đặt tại các vị trí có nguy cơ cao như trạm biến áp, tủ điện, cột điện cao thế. Khi gặp biển báo này, cần tránh xa và không được chạm vào các thiết bị điện trong khu vực đó.

I. Lý thuyết trọng tâm

1. Khái niệm an toàn điện

An toàn điện là những quy định, quy tắc và kĩ năng cần thiết trong thiết kế, sử dụng và bảo dưỡng sửa chữa điện được đặt ra nhằm đảm bảo an toàn cho con người, thiết bị và hệ thống lưới điện.

Mục đích của an toàn điện:

• Bảo vệ tính mạng con người
• Bảo vệ thiết bị điện khỏi hư hỏng
• Đảm bảo hệ thống lưới điện hoạt động ổn định
• Phòng ngừa các tai nạn điện có thể xảy ra

2. Một số nguyên nhân gây mất an toàn điện

Một số nguyên nhân chính gây mất an toàn điện gồm:

3. Một số biện pháp an toàn điện

Dưới đây là một số biện pháp nhằm đảm bảo an toàn cho con người, phòng ngừa, hạn chế tối đa các tai nạn điện có thể xảy ra.

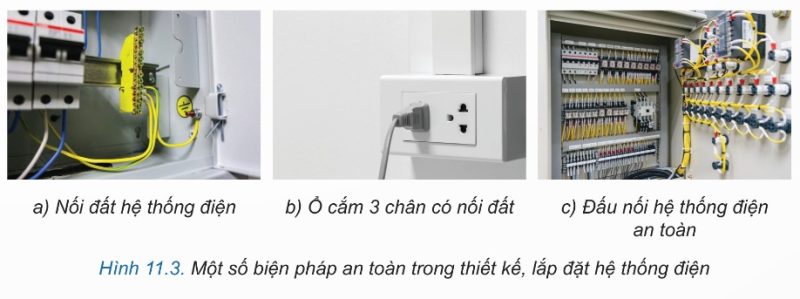

a) Trong thiết kế, lắp đặt điện

Dây dẫn và cáp điện:

Các thiết bị đóng – cắt và bảo vệ:

• Sử dụng các thiết bị đóng – cắt và bảo vệ phù hợp với công suất tiêu thụ của thiết bị
• Các thiết bị đóng – cắt và bảo vệ phải được lắp trong các tủ điện tổng, tủ điện nhánh hoặc có nắp đậy che kín phần mang điện
• Lắp đặt ở vị trí trên cao nhằm tránh trẻ em tiếp xúc, các vị trí khô ráo, dễ thao tác

Hai loại aptomat thường sử dụng:

Nối đất:

Nối đất là một trong những biện pháp bảo vệ an toàn cho con người tránh nguy cơ bị điện giật khi các thiết bị có vỏ bằng kim loại bị rò điện.

Các thiết bị cần nối đất:

• Tủ điện
• Bình nước nóng
• Tủ lạnh
• Máy rửa bát
• Máy giặt
• Các thiết bị điện có vỏ kim loại khác

Cách thực hiện nối đất:

• Nối dây tiếp đất với vỏ kim loại của thiết bị
• Hoặc sử dụng phích cắm và ổ cắm ba chấu (có chấu thứ ba nối với dây nối đất)

Hệ thống chống sét:

• Hệ thống chống sét giúp bảo vệ hệ thống điện, hệ thống truyền tải điện
• Loại bỏ nguy cơ điện áp cao từ sét truyền qua dây dẫn điện làm chập cháy thiết bị gây hỏa hoạn
• Cần thiết kế, lắp đặt các thiết bị chống sét (dây thoát sét nối kim thu sét với cọc tiếp đất) cho các tòa nhà và các công trình xây dựng

b) Trong sử dụng điện

Giải thích một số biện pháp quan trọng:

Tại sao không nên sử dụng điện thoại khi đang sạc?

• Khi sạc, pin điện thoại sinh nhiệt, nếu vừa sạc vừa sử dụng sẽ làm tăng nhiệt độ pin
• Có nguy cơ cháy nổ pin, gây bỏng hoặc điện giật nếu sạc bằng bộ sạc kém chất lượng
• Làm giảm tuổi thọ pin

Tại sao không nên cắm nhiều thiết bị công suất lớn vào cùng một ổ cắm?

• Gây quá tải cho ổ cắm và dây dẫn
• Dây dẫn nóng lên, có thể gây chập cháy
• Có nguy cơ gây hỏa hoạn

c) Trong bảo dưỡng, sửa chữa điện

Trước khi bảo dưỡng, sửa chữa:

• Sử dụng bút thử điện để kiểm tra những nơi có điện, bị rò điện
• Tìm hiểu đầy đủ thông tin, nguyên tắc hoạt động của thiết bị, hệ thống điện cần sửa để đưa ra phương án bảo dưỡng hay sửa chữa phù hợp
• Cần thực hiện các quy định an toàn điện

Trong quá trình bảo dưỡng, sửa chữa:

• Thường xuyên kiểm tra lớp vỏ cách điện và vỏ bảo vệ của các thiết bị điện
• Khi thấy nứt, hỏng cần sửa chữa hoặc thay thế
• Thực hiện băng cách điện đảm bảo yêu cầu kĩ thuật tại các vị trí hở, hỏng cách điện hay các vị trí đấu nối trên dây dẫn, cáp điện

Biện pháp bắt buộc khi bảo dưỡng, sửa chữa điện:

d) Một số biện pháp an toàn khác

Ngoài các biện pháp đã nêu ở trên, cần sử dụng các biện pháp an toàn khác như:

Lưu ý về khoảng cách an toàn với lưới điện cao áp:

II. Bảng tóm tắt các biện pháp an toàn điện

III. Sơ đồ tư duy

                         ┌────────────────────────────────┐
                         │         AN TOÀN ĐIỆN           │
                         └───────────────┬────────────────┘
                                         │
         ┌───────────────┬───────────────┼───────────────┬───────────────┐
         │               │               │               │               │
         ▼               ▼               ▼               ▼               ▼
┌─────────────┐  ┌─────────────┐  ┌─────────────┐  ┌─────────────┐  ┌─────────────┐
│  KHÁI NIỆM  │  │  NGUYÊN     │  │  THIẾT KẾ   │  │  SỬ DỤNG    │  │  BẢO DƯỠNG  │
│             │  │  NHÂN       │  │  LẮP ĐẶT    │  │  ĐIỆN       │  │  SỬA CHỮA   │
└──────┬──────┘  └──────┬──────┘  └──────┬──────┘  └──────┬──────┘  └──────┬──────┘
       │                │                │                │                │
       ▼                ▼                ▼                ▼                ▼
• Quy định      • Chạm phần     • Dây dẫn,      • Dùng thiết   • Cắt nguồn
• Quy tắc         có điện        cáp điện        bị chất        điện
• Kĩ năng       • Chạm ổ cắm    • Thiết bị        lượng cao    • Treo biển
  cần thiết     • Dây hở          đóng-cắt      • Không chạm     báo
• Đảm bảo         cách điện     • Nối đất         điện khi     • Dùng bút
  an toàn       • Sửa chữa      • Hệ thống        tay ướt        thử điện
  cho:            khi chưa        chống sét     • Không dùng   • Đồ bảo hộ
  + Con người     cắt nguồn                       khi đang       cách điện
  + Thiết bị    • Vi phạm                         sạc
  + Lưới điện     hành lang                     • Cắt nguồn
                  an toàn                         khi không
                                                  dùng
                                    │
                                    ▼
                    ┌───────────────────────────────┐
                    │   MỘT SỐ BIỆN PHÁP KHÁC       │
                    ├───────────────────────────────┤
                    │ • Giữ khoảng cách an toàn     │
                    │   với lưới điện cao áp       │
                    │ • Không trú mưa dưới cột     │
                    │   điện, trạm biến áp         │
                    │ • Tránh xa dây điện đứt      │
                    │ • Cắt điện khi nhà ngập      │
                    └───────────────────────────────┘

IV. Các dạng bài tập thường gặp

Dạng 1: Trình bày khái niệm an toàn điện

Phương pháp giải:

Nêu đầy đủ 3 thành phần của định nghĩa:

• Là gì: Những quy định, quy tắc và kĩ năng cần thiết
• Trong lĩnh vực nào: Thiết kế, sử dụng và bảo dưỡng sửa chữa điện
• Mục đích: Đảm bảo an toàn cho con người, thiết bị và hệ thống lưới điện

Ví dụ: Trình bày khái niệm an toàn điện.

Trả lời: An toàn điện là những quy định, quy tắc và kĩ năng cần thiết trong thiết kế, sử dụng và bảo dưỡng sửa chữa điện được đặt ra nhằm đảm bảo an toàn cho con người, thiết bị và hệ thống lưới điện.

Dạng 2: Nêu các nguyên nhân gây mất an toàn điện

Phương pháp giải:

Liệt kê các hành vi nguy hiểm khi tiếp xúc với điện, bao gồm:

• Chạm trực tiếp vào phần có điện
• Sử dụng thiết bị không đúng cách
• Vi phạm quy định an toàn điện

Ví dụ: Nêu một số nguyên nhân chính gây mất an toàn điện.

Trả lời:

• Chạm trực tiếp vào phần có điện của thiết bị mà không dùng đồ bảo hộ
• Chạm trực tiếp vào cực của ổ cắm điện, phích cắm điện
• Chạm vào dây dẫn điện bị hở cách điện
• Sửa chữa điện khi chưa cắt nguồn điện
• Đến gần đường dây điện bị đứt rơi xuống đất
• Vi phạm hành lang an toàn lưới điện

Dạng 3: Trình bày các biện pháp an toàn điện trong từng lĩnh vực

Phương pháp giải:

Phân loại theo 4 nhóm và nêu các biện pháp cụ thể:

• Trong thiết kế, lắp đặt điện
• Trong sử dụng điện
• Trong bảo dưỡng, sửa chữa điện
• Một số biện pháp an toàn khác

Ví dụ 1: Thiết kế, lắp đặt dây dẫn và cáp điện như thế nào để đảm bảo an toàn?

Trả lời:

• Tính toán lựa chọn dây dẫn và cáp điện có thông số điện áp phù hợp với điện áp của hệ thống
• Tiết diện lõi dây phải phù hợp với công suất tiêu thụ của thiết bị
• Dây dẫn và cáp điện cần được bố trí và đánh dấu để dễ dàng nhận biết để kiểm tra, bảo dưỡng
• Đấu nối dây dẫn và cáp điện với thiết bị phải chắc chắn, dùng đầu cốt hoặc băng cách điện phù hợp

Ví dụ 2: Thiết kế, lắp đặt hệ thống nối đất và hệ thống chống sét tránh được nguy cơ mất an toàn nào?

Trả lời:

• Hệ thống nối đất: Tránh nguy cơ bị điện giật khi các thiết bị có vỏ bằng kim loại bị rò điện (tủ điện, bình nước nóng, tủ lạnh, máy rửa bát,…)
• Hệ thống chống sét: Tránh nguy cơ điện áp cao từ sét truyền qua dây dẫn điện làm chập cháy thiết bị gây hỏa hoạn

Dạng 4: Vận dụng – Đề xuất biện pháp an toàn điện cho tình huống cụ thể

Phương pháp giải:

Bước 1: Phân tích tình huống, xác định thiết bị điện và nguy cơ mất an toàn.

Bước 2: Áp dụng kiến thức đã học để đề xuất các biện pháp an toàn phù hợp.

Ví dụ 1: Có nên vừa sạc pin điện thoại vừa sử dụng điện thoại không? Hãy giải thích.

Trả lời: Không nên vừa sạc pin vừa sử dụng điện thoại vì:

• Khi sạc, pin điện thoại sinh nhiệt. Nếu vừa sạc vừa sử dụng sẽ làm tăng nhiệt độ pin
• Có nguy cơ cháy nổ pin, gây bỏng hoặc điện giật nếu sạc bằng bộ sạc kém chất lượng
• Làm giảm tuổi thọ pin và thiết bị

Ví dụ 2: Khi sử dụng tủ lạnh, ta cần thực hiện các biện pháp an toàn nào?

Trả lời:

• Sử dụng ổ cắm riêng cho tủ lạnh, không dùng chung với nhiều thiết bị công suất lớn khác
• Nối đất cho tủ lạnh hoặc sử dụng ổ cắm 3 chấu có nối đất
• Đặt tủ lạnh ở nơi khô ráo, thoáng mát, cách tường ít nhất 10 cm
• Không chạm vào tủ lạnh khi tay ướt
• Thường xuyên kiểm tra dây nguồn, nếu thấy hở cách điện cần thay thế ngay
• Lắp aptomat chống giật cho đường điện cấp cho tủ lạnh
