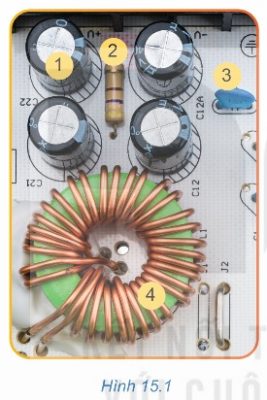

Điện trở, tụ điện và cuộn cảm là ba loại linh kiện điện tử cơ bản, được sử dụng rộng rãi trong hầu hết các mạch điện tử. Quan sát một bảng mạch điện tử, ta có thể dễ dàng nhận thấy sự hiện diện của các linh kiện này với nhiều hình dạng và kích thước khác nhau.

I. Lý thuyết trọng tâm

1. Điện trở

a) Công dụng

Điện trở được sử dụng để hạn chế hoặc điều chỉnh dòng điện và phân chia điện áp trong các mạch điện, điện tử.

b) Hình dạng và kí hiệu

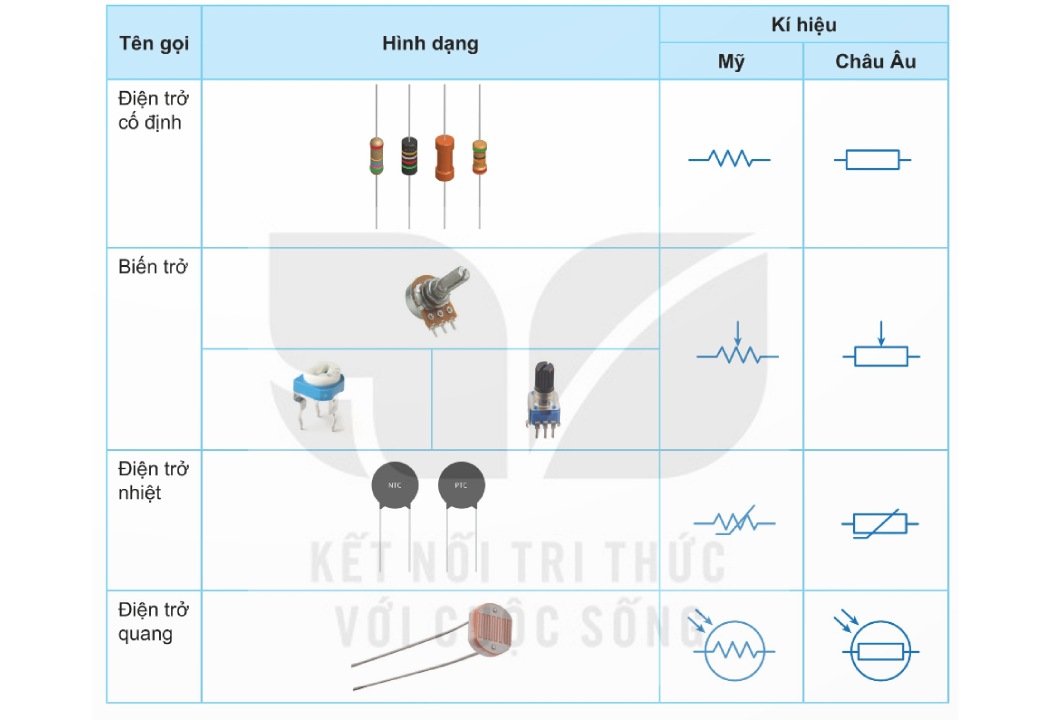

Hình dạng một số loại điện trở và kí hiệu tương ứng được chỉ ra trong Bảng 15.1:

Đặc điểm nhận biết:

• Điện trở cố định: Có giá trị không đổi, thường có hình trụ với các vạch màu trên thân

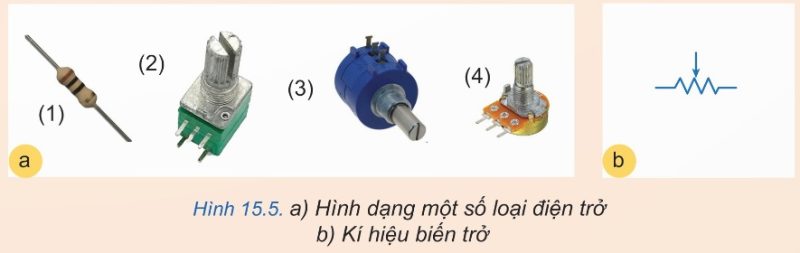

• Biến trở: Có thể thay đổi giá trị bằng cách xoay núm điều chỉnh
• Điện trở nhiệt: Giá trị thay đổi theo nhiệt độ (NTC: giảm khi nóng, PTC: tăng khi nóng)
• Điện trở quang: Giá trị thay đổi theo cường độ ánh sáng

c) Thông số kĩ thuật

d) Đọc số liệu kĩ thuật

Trên thân điện trở thường ghi các mã (gồm chữ số và chữ cái) hoặc theo các vạch màu tùy theo hình dáng cụ thể của mỗi loại điện trở.

Cách đọc theo vạch màu:

Trường hợp điện trở có 4 vạch màu:

• Vạch 1: Giá trị hàng chục
• Vạch 2: Giá trị hàng đơn vị
• Vạch 3: Hệ số nhân theo lũy thừa của 10
• Vạch 4: Sai số của điện trở

Trường hợp điện trở có 5 vạch màu:

• Vạch 1: Giá trị hàng trăm
• Vạch 2: Giá trị hàng chục
• Vạch 3: Giá trị hàng đơn vị
• Vạch 4: Hệ số nhân theo lũy thừa của 10
• Vạch 5: Sai số của điện trở

Ví dụ 1: Điện trở $R_1$ có các vạch màu: xanh lục, xanh lam, cam, nhũ vàng.

Theo bảng quy ước mã màu: xanh lục = 5; xanh lam = 6; cam = 3; nhũ vàng = 5%.

→ Giá trị điện trở: $R_1 = 56 \times 10^3 \pm 5% = 56 \text{ k}\Omega \pm 5%$

Ví dụ 2: Điện trở $R_2$ có các vạch màu: vàng, tím, đen, đỏ, nâu.

Theo bảng quy ước mã màu: vàng = 4; tím = 7; đen = 0; đỏ = 2; nâu = 1%.

→ Giá trị điện trở: $R_2 = 470 \times 10^2 \pm 1% = 47 \text{ k}\Omega \pm 1%$

2. Tụ điện

a) Công dụng

Tụ điện có các công dụng chính:

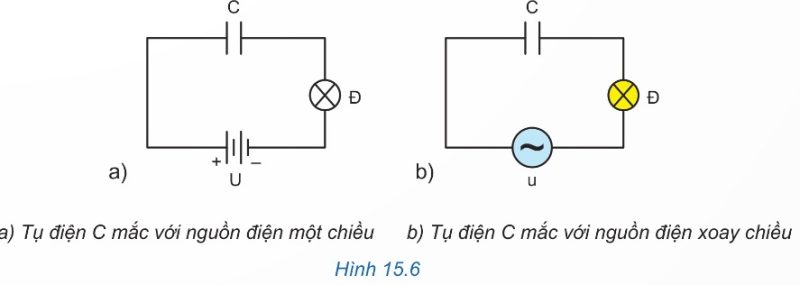

• Ngăn dòng điện một chiều và cho dòng điện xoay chiều đi qua
• Khi mắc phối hợp với cuộn cảm sẽ tạo thành mạch cộng hưởng
• Lọc nguồn, truyền tín hiệu, tích trữ năng lượng điện

b) Hình dạng và kí hiệu

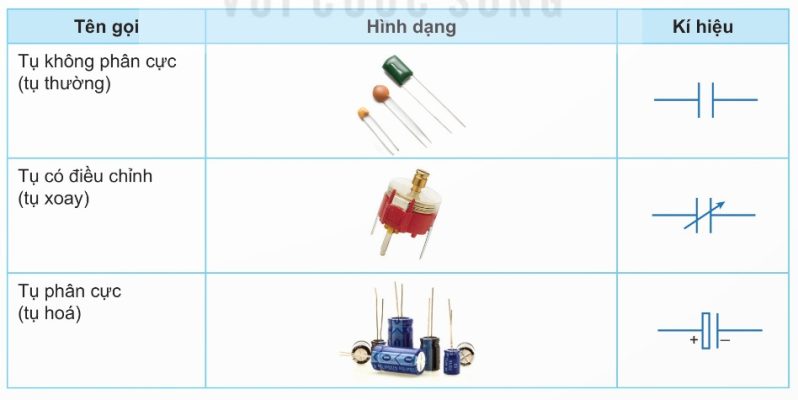

Hình dạng một số loại tụ điện thông dụng và kí hiệu tương ứng được chỉ ra trong Bảng 15.2:

Lưu ý quan trọng: Tụ phân cực (tụ hóa) phải mắc đúng cực, nếu mắc ngược sẽ gây hỏng tụ hoặc nổ tụ.

c) Thông số kĩ thuật

Công thức tính dung kháng:

$$X_C = \dfrac{1}{2\pi fC}$$

Trong đó:

• $f$: Tần số của dòng điện qua tụ điện (Hz)
• $C$: Điện dung của tụ điện (F)

Quy đổi đơn vị điện dung:

• 1 F = $10^6$ μF = $10^9$ nF = $10^{12}$ pF
• 1 μF = $10^3$ nF = $10^6$ pF

d) Đọc số liệu kĩ thuật

Trên tụ điện thường ghi hai thông số kĩ thuật quan trọng là:

• Điện áp định mức
• Giá trị điện dung

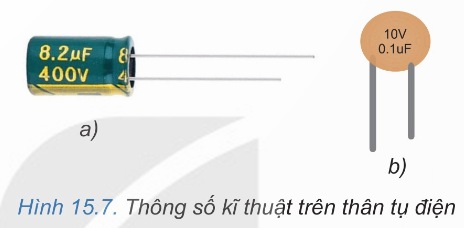

Cách đọc trực tiếp: Một số tụ điện ghi đầy đủ giá trị và đơn vị trên thân.

Ví dụ: Tụ điện ghi “8,2 μF / 400V” có điện dung 8,2 μF và điện áp định mức 400V.

Cách đọc theo mã số (3 chữ số):

Trong một số trường hợp, trên tụ điện chỉ ghi con số mà không ghi đơn vị. Khi đó:

• Hai số đầu tương ứng với trị số điện dung của tụ
• Số thứ ba tương ứng với hệ số nhân theo lũy thừa của 10
• Đơn vị mặc định là pico fara (pF)

Ví dụ:

• 101 → $10 \times 10^1 = 100$ pF
• 103 → $10 \times 10^3 = 10\ 000$ pF = 10 nF
• 104 → $10 \times 10^4 = 100\ 000$ pF = 100 nF = 0,1 μF

3. Cuộn cảm

a) Công dụng

Cuộn cảm có các công dụng chính:

• Dẫn dòng điện một chiều
• Cản trở dòng điện cao tần
• Khi mắc phối hợp với tụ điện sẽ tạo thành mạch cộng hưởng
• Sử dụng trong các mạch điều khiển tín hiệu, ổn định điện áp, mạch lọc,…

b) Hình dạng và kí hiệu

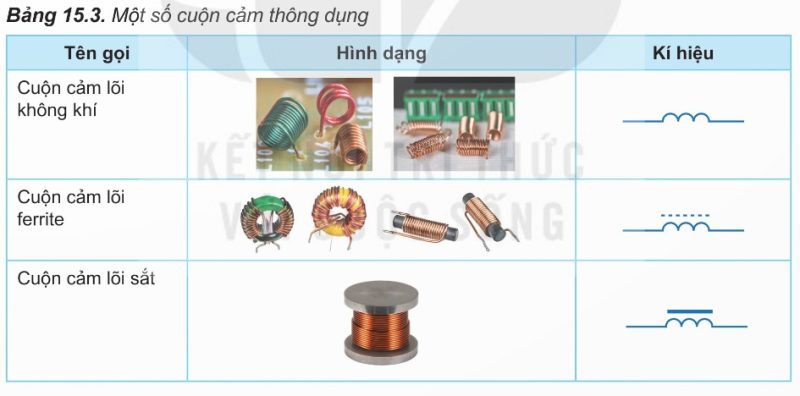

Hình dạng một số loại cuộn cảm thông dụng và kí hiệu tương ứng được chỉ ra trong Bảng 15.3:

c) Thông số kĩ thuật

Công thức tính cảm kháng:

$$X_L = 2\pi fL$$

Trong đó:

• $f$: Tần số của dòng điện chạy qua cuộn cảm (Hz)
• $L$: Hệ số điện cảm của cuộn cảm (H)

Quy đổi đơn vị điện cảm:

• 1 H = $10^3$ mH = $10^6$ μH

d) Đọc số liệu kĩ thuật

Cách đọc theo mã số:

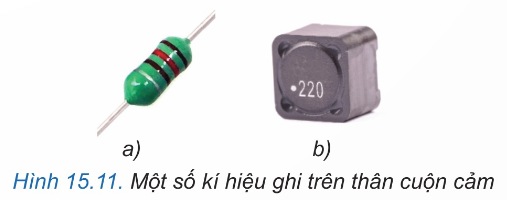

Trường hợp trên thân cuộn cảm ghi các mã gồm ba hoặc bốn chữ số và chữ cái:

• Hai chữ số đầu tiên cho biết giá trị hàng chục và hàng đơn vị của hệ số điện cảm
• Chữ số thứ ba tương ứng với hệ số nhân theo số mũ của 10
• Chữ cái thứ tư (nếu có) cho biết dung sai của điện cảm
• Đơn vị mặc định là micro henry (μH)

Ví dụ: Trên thân cuộn cảm L có ghi mã số là “220”.

→ Giá trị hệ số điện cảm: $L = 22 \times 10^0 = 22$ μH

Cách đọc theo vạch màu:

Trường hợp trên thân cuộn cảm có các vạch màu để biểu thị hệ số điện cảm thì cũng giống như đối với điện trở: giá trị số tương ứng với mỗi màu sắc của vạch màu ghi trên thân cuộn cảm được tra cứu theo Hình 15.3 (bảng mã màu).

II. Bảng tổng hợp so sánh 3 linh kiện

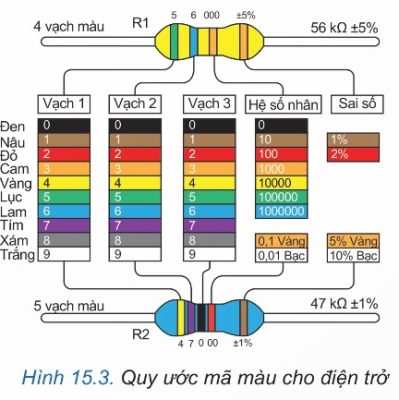

III. Bảng quy ước mã màu cho điện trở và cuộn cảm

Mẹo ghi nhớ: “Đen – Nâu – Đỏ – Cam – Vàng – Lục – Lam – Tím – Xám – Trắng” tương ứng với 0 – 1 – 2 – 3 – 4 – 5 – 6 – 7 – 8 – 9.

IV. Các dạng bài tập thường gặp

Dạng 1: Đọc giá trị điện trở theo vạch màu

Phương pháp giải:

Bước 1: Xác định số vạch màu trên điện trở (4 vạch hoặc 5 vạch).

Bước 2: Tra bảng quy ước mã màu để xác định giá trị số tương ứng với mỗi vạch màu.

Bước 3: Áp dụng công thức:

• 4 vạch màu: $R = (\text{Vạch 1} \times 10 + \text{Vạch 2}) \times 10^{\text{Vạch 3}} \pm \text{Sai số}$
• 5 vạch màu: $R = (\text{Vạch 1} \times 100 + \text{Vạch 2} \times 10 + \text{Vạch 3}) \times 10^{\text{Vạch 4}} \pm \text{Sai số}$

Ví dụ: Đọc giá trị điện trở có các vạch màu: nâu, đen, đỏ, nhũ vàng.

Giải:

• Vạch 1 (nâu) = 1
• Vạch 2 (đen) = 0
• Vạch 3 (đỏ) = $10^2$ = 100
• Vạch 4 (nhũ vàng) = ±5%

→ $R = (1 \times 10 + 0) \times 100 = 1000\ \Omega = 1\ k\Omega \pm 5%$

Dạng 2: Đọc giá trị tụ điện theo mã số

Phương pháp giải:

Bước 1: Xác định mã số trên thân tụ điện (thường là 3 chữ số).

Bước 2: Áp dụng quy tắc:

• Hai số đầu: Trị số
• Số thứ ba: Số mũ của 10
• Đơn vị mặc định: pF

Bước 3: Tính giá trị: $C = (\text{Số 1} \times 10 + \text{Số 2}) \times 10^{\text{Số 3}}$ pF

Ví dụ: Đọc giá trị tụ điện có mã số “104”.

Giải:

• Hai số đầu: 10
• Số thứ ba: 4 (hệ số nhân $10^4$)

→ $C = 10 \times 10^4 = 100\ 000$ pF = 100 nF = 0,1 μF

Dạng 3: Đọc giá trị cuộn cảm theo mã số

Phương pháp giải:

Tương tự như đọc tụ điện, với đơn vị mặc định là μH.

Ví dụ: Đọc giá trị cuộn cảm có mã số “100”.

Giải:

• Hai số đầu: 10
• Số thứ ba: 0 (hệ số nhân $10^0$ = 1)

→ $L = 10 \times 10^0 = 10$ μH

Dạng 4: Nhận biết linh kiện qua hình dạng và kí hiệu

Phương pháp giải:

Dựa vào đặc điểm hình dạng và kí hiệu đặc trưng:

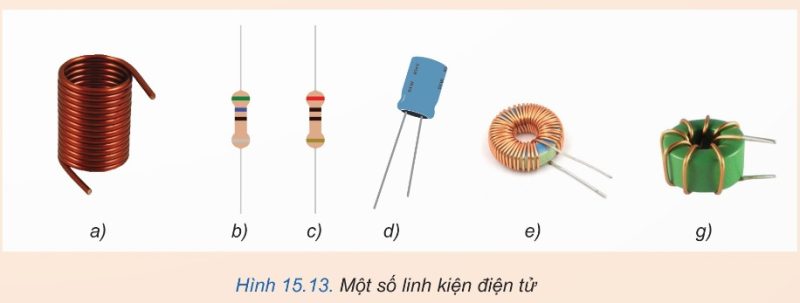

Ví dụ: Quan sát Hình 15.13 và cho biết linh kiện nào là cuộn cảm?

Trả lời: Cuộn cảm là các linh kiện có dây đồng quấn thành vòng (hình a và hình g trong Hình 15.13).

Dạng 5: Tính dung kháng và cảm kháng

Phương pháp giải:

Áp dụng công thức:

• Dung kháng: $X_C = \dfrac{1}{2\pi fC}$
• Cảm kháng: $X_L = 2\pi fL$

Lưu ý: Đổi đơn vị về hệ SI trước khi tính (C về F, L về H, f về Hz).

Ví dụ: Tính dung kháng của tụ điện có điện dung C = 10 μF khi mắc vào nguồn điện xoay chiều có tần số f = 50 Hz.

Giải:

Đổi đơn vị: $C = 10\ \mu F = 10 \times 10^{-6}$ F

Áp dụng công thức:

$$X_C = \dfrac{1}{2\pi fC} = \dfrac{1}{2 \times 3,14 \times 50 \times 10 \times 10^{-6}} \approx 318,5\ \Omega$$
